Module 9 - Section 2 : Numériser les documents

Ces numériseurs appartiennent typiquement au monde des archives et des bibliothèques et sont construits de façon analogue à un banc de microfilmage de registres: le livre ou l'original de grande dimension ( A2 généralement, A1 maximum) est posé sur un plateau compensé. La caméra est placée au-dessus et une source de lumière disposée sur la colonne éclaire l'objet à numériser. L'épaisseur de l'objet peut atteindre 200 mm. L'acquisition de l'image se fait par une rangée de cellules disposées de façon linéaire, et une barrette de lumière scrute progressivement l'original. Ce mouvement étant fait à partir d'un axe de rotation, il y a des compensations de mise au point et géométriques.

Le logiciel d'acquisition comporte un effacement des bords, un redressement et une séparation des pages, une linéarisation des parties se trouvant dans la courbure due à la reliure, l'effacement de l'ombre de la reliure, et des algorithmes de bitonalisation agissant par carreaux pour tenir compte des différences d'éclairement. Certains ont une vitre que l'on peut appliquer sur l'original pour corriger sa planéité, mais cela peut être nuisible aux reliures fragiles.

Cette illustration montre l'opérateur disposant un livre sur les plateaux compensés et le principe d'éclairement par une barrette lumineuse.

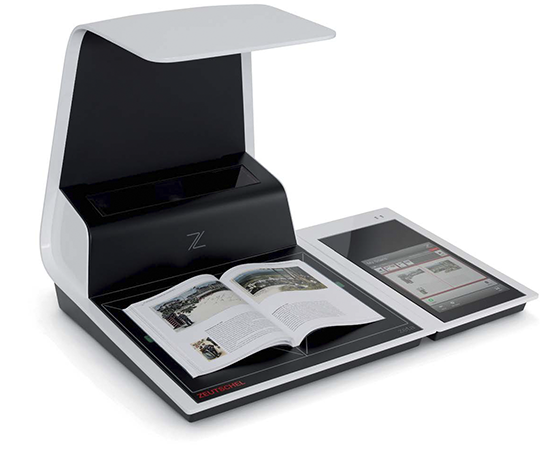

Il existe des versions allégées de ces appareils pour l'acquisition des livre in-quatro, destinés aux bibliothèques et centres de documentation. Leur prix est plus abordable, et ils permettent de numériser les petits livres sans les presser de façon triviale sur un numériseur à plat !

Les numériseurs de grand format sont initialement dévolus à la numérisation à livre ouvert. Leur forme de construction est directement issue des machines de microfilmage des registres d'état civil, avec plateaux compensés pour placer les pages dans un plan. Tout comme dans le précédent appareil, la caméra surplombe l'original à numériser, et est dynamique (la caméra se déplace) pour couvrir les très grands formats. Ces appareils conçus pour les grands registres sont aussi très utilisés pour les affiches, les cartes, mais ne se rencontrent guère que dans des centres d'archives nationaux ou chez les prestataires.

Les appareils actuels numérisent en couleurs. Ce sont des chambres de reproduction améliorées par le mouvement de la caméra, permettant de compenser la petite taille du capteur par des prises de vues en carreaux complémentaires. Ces appareils n'ont pas la finesse d'exploration d'un numériseur à plat, du fait même de leur conception qui est plutôt celle d'un appareil photo.

Les numériseurs à plans font généralement partie d'une chaîne de reproduction des plans «au format» et sont complétés par une imprimante de grand format A0. C'est par essence l'outil du bureau d'architecture. Dans le cas des archives, l'imprimante ne sera pas utile, et la numériseur, présenté ici sur un pied support sera plutôt utilisé sur une table, pour ne pas endommager les originaux fragiles. Les appareils actuels fonctionnent dans tous les modes colorimétriques et ont une résolution optique de 1200 dpi, ce qui est utile au format bitonal.

Les numériseurs à plans acceptent seulement des originaux souples qui défilent devant une rangée de capteurs. Il n'est pas possible d'exposer des livres, des originaux rigides ou cartonnés. Les calques et les papiers peuvent passer dans ce transporteur. Les originaux mécaniquement très fragiles sont à placer dans des chemises transparentes en Polyester dit Mylar® . La largeur admissible du plan est généralement de 914mm mais peut aller jusqu'à 1120 mm, alors que la longueur est seulement limitée par la fin de défilement du document.
